Hệ Thống Nạp Điện Trên Ô Tô Hoạt Động Như Thế Nào?

Hệ Thống Nạp Điện Trên Ô Tô Là Gì?

Hệ thống nạp điện trên ô tô là bộ phận chủ chốt của hệ thống điện trên ô tô, có nhiệm vụ sạc lại ắc quy và cung cấp nguồn điện cho các thiết bị hoạt động trên xe trong quá trình vận hành. Nói một cách khác, hệ thống này giúp chuyển đổi năng lượng cơ học từ động cơ thành điện năng, từ đó đảm bảo xe không phụ thuộc vào nguồn điện bên ngoài để duy trì hoạt động của các mạch điện như hệ thống chiếu sáng, điều khiển động cơ, hệ thống an toàn và nhiều thiết bị khác.

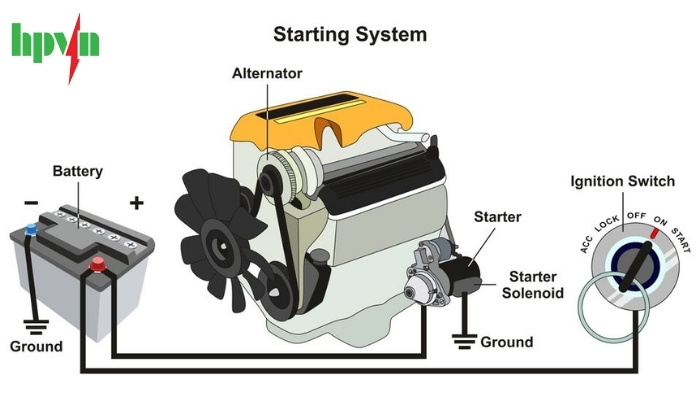

Cấu Tạo Chính Của Hệ Thống Nạp Điện Trên Ô To

1. Máy phát điện: Đây là bộ phận quan trọng nhất, có chức năng phát điện, chuyển đổi dòng điện xoay chiều thành dòng điện một chiều và điều chỉnh điện áp đầu ra. Máy phát điện hoạt động dựa trên hiện tượng cảm ứng điện từ khi nam châm quay trong cuộn dây, tạo ra điện áp và dòng điện.
2. Bộ điều áp: Bộ phận này điều chỉnh điện áp đầu ra của máy phát điện để đảm bảo điện áp trên hệ thống điện động cơ ô tô luôn ổn định dù tốc độ động cơ thay đổi, tránh gây hỏng hóc cho các thiết bị điện trên xe.
3. Ắc quy: Lưu trữ và cung cấp điện cho xe khi động cơ chưa hoạt động hoặc khi máy phát điện không đủ cung cấp. Ắc quy cũng cung cấp năng lượng để khởi động động cơ và duy trì hoạt động các thiết bị điện khi xe tắt máy.
4. Dây điện và hệ thống kết nối: Các dây dẫn, cáp và đầu nối giúp truyền tải điện năng từ máy phát, qua bộ điều áp tới ắc quy và các thiết bị sử dụng điện khác.
5. Đèn báo nạp: Đèn này nằm trên bảng điều khiển, cảnh báo người lái khi hệ thống nạp điện gặp sự cố, giúp phát hiện kịp thời các lỗi liên quan đến hệ thống nạp

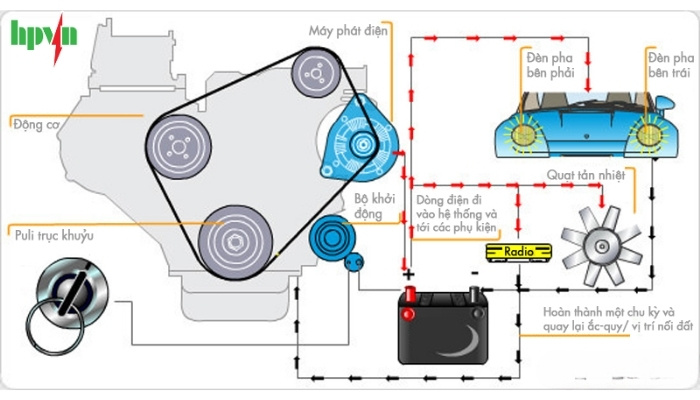

Nguyên Lý Hoạt Động Của Hệ Thống Nạp Điện Trên Ô Tô

Giai đoạn khởi động (Khi động cơ chưa hoạt động): Khi bạn vặn chìa khóa khởi động hoặc nhấn nút khởi động, ắc quy là bộ phận duy nhất cung cấp dòng điện. Dòng điện này rất lớn, đủ để quay mô tơ khởi động, giúp động cơ đốt trong bắt đầu nổ máy..

Giai đoạn động cơ hoạt động và máy phát điện làm việc:

• Chuyển đổi năng lượng cơ học thành điện năng: Khi động cơ hoạt động, trục khuỷu quay và truyền động đến máy phát điện thông qua dây curoa. Sự quay của rotor trong máy phát tạo ra từ trường biến thiên, cảm ứng dòng điện xoay chiều (AC) trong các cuộn dây của stator.
• Chỉnh lưu dòng điện: Dòng điện xoay chiều được tạo ra không phù hợp với các thiết bị điện trên xe, vốn sử dụng dòng điện một chiều (DC). Do đó, dòng điện AC được chuyển đổi thành DC thông qua bộ chỉnh lưu (thường là các đi-ốt) tích hợp trong máy phát điện.
• Ổn định điện áp: Điện áp đầu ra của máy phát có thể thay đổi tùy theo tốc độ quay của động cơ. Bộ điều áp điều chỉnh điện áp này để đảm bảo cung cấp dòng điện ổn định cho các thiết bị điện và nạp ắc quy một cách hiệu quả.
• Nạp ắc quy và cung cấp điện cho thiết bị: Dòng điện một chiều ổn định được sử dụng để nạp lại ắc quy và cung cấp điện cho các thiết bị điện trên xe như đèn chiếu sáng, hệ thống giải trí, điều hòa không khí và các hệ thống an toàn.

Tóm tắt quy trình hoạt động

Động cơ quay → Máy phát điện tạo dòng AC → Bộ chỉnh lưu chuyển AC thành DC → Bộ điều áp ổn định điện áp → Cung cấp điện cho thiết bị và nạp ắc quy

→Tham khảo bài viết: Thời Gian Sạc Bình Ắc Quy Ô Tô Bao Lâu Thì Đầy? Cách Tính Và Kiểm Tra

Vai Trò Của Hệ Thống Nạp Điện Trên Ô Tô

Sạc lại bình ắc quy

Khi động cơ hoạt động, hệ thống nạp điện sử dụng năng lượng từ động cơ để tạo ra điện năng, đồng thời cung cấp dòng nạp cho ắc quy. Điều này đảm bảo ắc quy luôn có đủ điện năng để khởi động động cơ và cung cấp điện cho các thiết bị khác trên xe khi cần thiết.

Cung cấp điện năng cho các thiết bị trên xe

Hệ thống nạp điện đảm bảo cung cấp nguồn điện ổn định cho các thiết bị điện trên xe như đèn chiếu sáng, hệ thống âm thanh, điều hòa không khí và các thiết bị an toàn như hệ thống phanh ABS và túi khí. Điều này giúp các thiết bị hoạt động hiệu quả và ổn định trong suốt quá trình vận hành của xe.

Hỗ trợ khởi động động cơ

Ắc quy cung cấp điện năng cho máy khởi động để khởi động động cơ. Sau khi động cơ hoạt động, hệ thống nạp điện tiếp tục nạp lại ắc quy, đảm bảo nguồn điện luôn sẵn sàng cho các lần khởi động tiếp theo.

Bảo vệ và duy trì hệ thống điện

Hệ thống nạp điện giúp duy trì điện áp ổn định trong hệ thống điện của xe, bảo vệ các thiết bị điện khỏi hư hỏng do điện áp không ổn định. Bộ điều áp trong hệ thống nạp điện điều chỉnh điện áp đầu ra từ máy phát điện, đảm bảo các thiết bị điện hoạt động trong điều kiện an toàn.

Dấu Hiệu Nhận Biết Sự Cố Trong Hệ Thống Nạp Điện Trên Ô Tô

Đèn báo ắc quy sáng liên tục

Khi đèn báo ắc quy trên bảng điều khiển sáng liên tục hoặc nhấp nháy trong khi động cơ đang hoạt động, đây là dấu hiệu cho thấy hệ thống nạp bình ắc quy ô tô đang gặp vấn đề. Nguyên nhân có thể do máy phát điện không sạc đủ cho ắc quy hoặc bộ điều chỉnh điện áp bị hỏng.

Xe khó khởi động hoặc chết máy khi đang chạy

Nếu xe khó khởi động hoặc chết máy khi đang vận hành, có thể do ắc quy không được sạc đầy hoặc máy phát điện không cung cấp đủ điện năng cho hệ thống đánh lửa và các thiết bị điện khác.

Điện áp ắc quy thấp hơn tiêu chuẩn

Khi kiểm tra bằng vôn kế, nếu điện áp dòng nạp ắc quy không đạt từ 13.5V đến 14.5V, điều này cho thấy hệ thống nạp điện không hoạt động hiệu quả. Nguyên nhân có thể do máy phát điện yếu, bộ điều áp hỏng hoặc dây đai truyền động bị trượt.

Đèn pha và thiết bị điện hoạt động không ổn định

Đèn pha mờ, nhấp nháy hoặc các thiết bị điện như hệ thống âm thanh, điều hòa hoạt động yếu là dấu hiệu cho thấy hệ thống nạp điện không cung cấp đủ điện năng. Nguyên nhân có thể do máy phát điện hoạt động kém hoặc dây đai truyền động bị lỏng.

Trên đây là bài viết giúp bạn hiểu rõ về hệ thống nạp điện trên ô tô, từ cấu tạo, nguyên lý hoạt động đến các dấu hiệu cảnh báo khi gặp sự cố. Đừng bỏ qua những kiến thức này để kịp thời phát hiện và xử lý các vấn đề liên quan đến hệ thống điện trên ô tô, bảo vệ an toàn và tiết kiệm chi phí sửa chữa cho bạn.
